| 电压 | 芯数 | 电极 | 货号 | 价格 |
|---|---|---|---|---|
| M1 | 5KV | 1 | G5719B9DA6CCF5-1 | ￥230.00 |
| M1 | 5KV | 2 | G5719B9DA6CCF5-2 | ￥310.00 |
| M1.8 | 3KV | 1 | G5719B9DA6CCF5-3 | ￥200.00 |
| M1.8 | 3KV | 2 | G5719B9DA6CCF5-4 | ￥250.00 |
| M1.8 | 5KV | 1 | G5719B9DA6CCF5-5 | ￥230.00 |
| M1.8 | 5KV | 2 | G5719B9DA6CCF5-6 | ￥310.00 |
| M3 | 3KV | 1 | G5719B9DA6CCF5-7 | ￥200.00 |
| M3 | 3KV | 2 | G5719B9DA6CCF5-8 | ￥250.00 |
| M3 | 5KV | 1 | G5719B9DA6CCF5-9 | ￥230.00 |
| M3 | 5KV | 2 | G5719B9DA6CCF5-10 | ￥310.00 |
| M3 | 10KV | 1 | G5719B9DA6CCF5-11 | ￥450.00 |
| M4 | 3KV | 1 | G5719B9DA6CCF5-12 | ￥230.00 |
| M4 | 3KV | 2 | G5719B9DA6CCF5-13 | ￥310.00 |
| M4 | 5KV | 1 | G5719B9DA6CCF5-14 | ￥270.00 |
| M4 | 5KV | 2 | G5719B9DA6CCF5-15 | ￥390.00 |
| M4 | 10KV | 1 | G5719B9DA6CCF5-16 | ￥470.00 |
| M5 | 3KV | 1 | G5719B9DA6CCF5-17 | ￥240.00 |
| M5 | 3KV | 2 | G5719B9DA6CCF5-18 | ￥330.00 |
| M5 | 5KV | 1 | G5719B9DA6CCF5-19 | ￥390.00 |
| M5 | 10KV | 1 | G5719B9DA6CCF5-20 | ￥490.00 |
| M6 | 3KV | 1 | G5719B9DA6CCF5-21 | ￥300.00 |
| M6 | 5KV | 1 | G5719B9DA6CCF5-22 | ￥400.00 |
| M6 | 10KV | 1 | G5719B9DA6CCF5-23 | ￥500.00 |
| M8 | 3KV | 1 | G5719B9DA6CCF5-24 | ￥310.00 |
| M8 | 5KV | 1 | G5719B9DA6CCF5-25 | ￥450.00 |
| M10 | 3KV | 1 | G5719B9DA6CCF5-26 | ￥320.00 |
| M10 | 5KV | 1 | G5719B9DA6CCF5-27 | ￥550.00 |

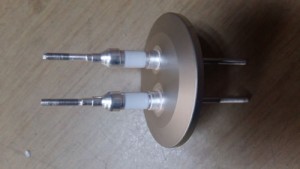

一.真空高压电极芯
1．应用范围：因具有可靠的密封性能和良好的高压绝缘性能，广泛用在超高真空，高真空系统中，用于真空系统与外界传输电压电流，电信号，温度信号,测量信号等连接。
2．工艺：经过高科技的压模，冲压，高温烧结，金属化，真空镀化，钎焊，捡漏等多道工艺加工而成，一般由真空陶瓷，可伐，不锈钢，无氧铜等材料组成，质量可靠。
3．技术指标：
1.电压：从常压到100KV。
2.电流：1-1000Ａ
３.气压范围：１０－１０帕至２０Mpa
4.温度：-270度至450度
5.法兰接口形式：KF，CF，LF等
6.芯数：1-100芯
A 类
真空电极芯技术指标：尺寸作为参考，以实物为主
型号包含：类别+导电杆直径+耐压，如B-1-5型号：B类图，导电杆直径1毫米，耐压5KV
型 号 （类别-直径-耐压） | 导电杆直径M（mm） | 耐压（KV） | 电流（A） | 总长L（mm | 内杆长A（mm ） | 开孔直径∮(mm) | 导电材料 | 类别(图) |
B-1-5 | 1 | 5 | 2 | 90 | 47 | 5.5 | 4J33 | B |
A-1.8-3 | 1.8 | 3 | 5 | 90 | 37 | 7.1 | 4J33 | A |
B-1.8-5 | 1.8 | 5 | 5 | 90 | 37 | 7.1 | 4J33 | B |
A-3-3 | 3 | 3 | 10 | 90 | 37 | 7.1 | 4J33 | A |
B-3-5 | 3 | 5 | 10 | 90 | 37 | 7.1 | 4J33 | B |
B-3-10 | 3 | 10 | 10 | 120 | 45 | 15.1 | 4J33 | B |
B-3-30 | 3 | 30 | 10 | 200 | 78 | 28 | 4J33 | B |
B-3-50 | 3 | 50 | 10 | 250 | 70 | 60 | 4J33 | B |
B-3-100 | 3 | 100 | 10 | 400 | 80 | 60 | 4J33 | B |
A-4-3 | 4 | 3 | 20 | 100 | 40 | 10 | Tu1 | A |
B-4-5 | 4 | 5 | 20 | 100 | 50 | 10 | Tu1 | B |
B-4-10 | 4 | 10 | 20 | 120 | 45 | 15.1 | Tu1 | B |
B-4-30 | 4 | 30 | 20 | 200 | 78 | 28 | Tu1 | B |
B-4-50 | 4 | 50 | 20 | 250 | 70 | 60 | Tu1 | B |
B-4-100 | 4 | 100 | 20 | 400 | 80 | 60 | Tu1 | B |
A-5-3 | 5 | 3 | 30 | 100 | 40 | 10 | Tu1 | A |
B-5-5 | 5 | 5 | 30 | 160 | 70 | 15.1 | Tu1 | B |
B-5-10 | 5 | 10 | 30 | 120 | 45 | 15.1 | Tu1 | B |
B-5-30 | 5 | 30 | 30 | 200 | 78 | 28 | Tu1 | B |
B-5-50 | 5 | 50 | 30 | 250 | 70 | 60 | Tu1 | B |
B-5-100 | 5 | 100 | 30 | 400 | 80 | 60 | Tu1 | B |
A-6-3 | 6 | 3 | 40 | 120 | 55 | 15.1 | Tu1 | A |
B-6-5 | 6 | 5 | 40 | 160 | 70 | 15.1 | Tu1 | B |
B-6-10 | 6 | 10 | 40 | 160 | 45 | 15.1 | Tu1 | B |
B-6-30 | 6 | 30 | 40 | 200 | 78 | 28 | Tu1 | B |
B-6-50 | 6 | 50 | 40 | 250 | 70 | 60 | Tu1 | B |
B-6-100 | 6 | 100 | 40 | 400 | 80 | 60 | Tu1 | B |
A-8-2 | 8 | 2 | 80 | 120 | 55 | 15.1 | Tu1 | A |
B-8-5 | 8 | 5 | 80 | 160 | 70 | 15.1 | Tu1 | B |
B-8-30 | 8 | 30 | 80 | 200 | 78 | 28 | Tu1 | B |
B-8-50 | 8 | 50 | 80 | 250 | 70 | 60 | Tu1 | B |
B-8-100 | 8 | 100 | 80 | 400 | 80 | 60 | Tu1 | B |
A-10-1 | 10 | 1 | 160 | 120 | 55 | 15.1 | Tu1 | A |
B-10-5 | 10 | 5 | 160 | 160 | 70 | 15.1 | Tu1 | B |
B-10-30 | 10 | 30 | 160 | 200 | 78 | 28 | Tu1 | B |
B-10-50 | 10 | 50 | 160 | 250 | 70 | 60 | Tu1 | B |
B-10-100 | 10 | 100 | 160 | 400 | 80 | 60 | Tu1 | B |
A-12-3 | 12 | 3 | 200 | 140 | 64 | 28 | Tu1 | A |
B-12-30 | 12 | 30 | 200 | 200 | 78 | 28 | Tu1 | B |
B-12-50 | 12 | 50 | 200 | 250 | 70 | 60 | Tu1 | B |
B-12-100 | 12 | 100 | 200 | 400 | 80 | 60 | Tu1 | B |
A-16-3 | 16 | 3 | 350 | 140 | 64 | 28 | Tu1 | A |
B-16-30 | 16 | 30 | 350 | 200 | 78 | 28 | Tu1 | B |
B-16-50 | 16 | 50 | 350 | 250 | 70 | 60 | Tu1 | B |
B-16-100 | 16 | 100 | 350 | 400 | 80 | 60 | Tu1 | B |
A-20-3 | 20 | 3 | 500 | 180 | 64 | 28 | Tu1 | A |
B-20-20 | 20 | 20 | 500 | 200 | 78 | 28 | Tu1 | B |
B-20-45 | 20 | 45 | 500 | 250 | 70 | 60 | Tu1 | B |
B-20-90 | 20 | 90 | 500 | 400 | 80 | 60 | Tu1 | B |
A-30-4 | 30 | 5 | 1000 | 180 | 60 | 38 | TU1 | A |
B-30-40 | 30 | 40 | 1000 | 250 | 70 | 60 | Tu1 | A |
B-30-80 | 30 | 80 | 1000 | 400 | 80 | 60 | Tu1 | B |
